Lancée en 2012 et dédiée aux marchés de l’hygiène du corps et de la maison, la gamme s’appuie sur des fondamentaux qui optimisent le triptyque cadence/encombrement/plage de réglage des emballages.
Cermex proposera une version 2 encore plus compacte, intégrant des outillages allégés et un nouveau manipulateur robotisé. Plus compacte dans toutes ses dimensions, la nouvelle FlexiCase®apporte une esthétique aérée au sein de la ligne d’emballage.

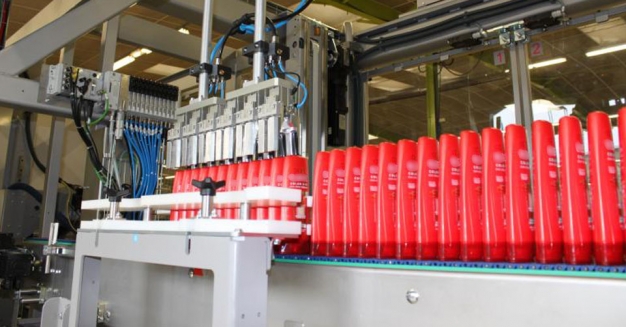

La nouvelle version de l’encaisseuse verticale multifonction FlexiCase®, équipée du nouveau manipulateur robotisé ER20 Cermex, sera présentée en première mondiale au salon Interpack à Düsseldorf.
8 au 14 mai 2014 - Hall 13, stand C47
Une compacité renforcée
Le formage vertical, un atout d’origine
La compacité de la fin de ligne d’emballage est une priorité forte sur les marchés de l’hygiène du corps et de la maison. La famille FlexiCase® s’appuie notamment sur le formage vertical pour diviser par 3 l’emprise nécessaire à cette fonction.
Une longueur réduite de plus d’un mètre
L’optimisation de la fonction collage permet de réduire la longueur de la machine de 1 100 mm.
Un nouveau robot compact pour gagner en hauteur
Le nouveau robot compact ER20 Cermex dépasse de très peu le bâti machine quand il est implanté sur la FlexiCase®. C’est un avantage certain en présence de fortes contraintes de hauteur sous plafond.
Des outillages de préhension allégés et sécurisés
Un challenge pour la sécurité des prises et l’intégrité des produits
La nature particulière des flacons plastique de gel douche, shampoings, lessives ou détergents pose un défi spécifique en matière de préhension. Selon leur forme, leur longueur et leur résistance, ils sont saisis par des pinces, des membranes ou des ventouses.
Un gain de masse sensible grâce à de nouveaux alliages
Les têtes de préhension des outillages équipant la nouvelle FlexiCase® sont réalisées en carbone et aluminium avec une structure en nid d’abeille. La masse des têtes se trouve ainsi réduite de 30 % en moyenne.
Une sécurité renforcée
La sécurité de la tête de préhension 2 axes est améliorée grâce au montage de l’ensemble sur des rotules très sensibles (permettant un arrêt machine rapide évitant d’endommager l’outillage).
La possibilité de recourir à des manipulateurs plus légers
Le gain de masse sensible sur les têtes de préhension permet d’intégrer à FlexiCase® des manipulateurs plus légers et plus rapides donc moins gourmands en énergie.
- à nombre de produits équivalents embarqués, l’inertie lors des courses d’encaissage est diminuée grâce à la masse plus légère de l’ensemble tête + produits, au bénéfice de la longévité machine et matériel (diminution de l’usure machine et du risque de casse).
- à masse égale embarquée par le manipulateur, la diminution de la masse outillage permet potentiellement d’augmenter le nombre de produits par prise et d’accélérer la cadence.
4 choix de manipulateurs
- Un portique à axes numérisés (AN), capable de manipuler jusqu’à 260 kg de masse embarquée.
- Un nouveau manipulateur robotisé de fabrication Cermex, présenté en première mondiale à Interpack, le ER20. Avec ses 2 axes combinés polaire et cartésien, ce nouveau robot s’inscrit pleinement dans le bon positionnement FlexiCase® sur les critères cadence/masse embarquée/encombrement. En plus de sa contribution à la compacité de la machine.
- Un manipulateur compact haute cadence pour charge légère, efficace jusqu’à 30 cycles par minute.
- Un robot polyarticulé 6 axes en provenance du marché, pour une souplesse maximale.
Des fondamentaux qui optimisent le triptyque cadence/encombrement/plage de réglage des emballages
- 17 servomoteurs intégrés pour une plus grande facilité de réglages et de mise au point
- Groupage produits séquentiel ou en continu
- Formage vertical compact
- Encaissage multicaisse pour une meilleure intégrité des produits à cadence égale
- Collage sans choc
- Conduite machine et maintenance facilitées par l’architecture modulaire : respect de la norme OMAC (Organization for Machine Automation and Control)
- Packs disponibles en option:
- Pack Anticorrosion (en cas de produits agressifs)
- Pack Automatisation des changements de formats
- Pack Vert (pour diminuer les consommations électriques et pneumatiques)
« L’effort entrepris pour alléger les outillages a deux vertus : améliorer la couverture des cas de figure cadence/masse embarquée et intégrer un manipulateur plus compact. Si l’on ajoute la configuration raccourcie de la fonction collage, nous proposons une FlexiCase® plus économe, en espace, en consommations et en maintenance ».
Jean-Philippe Beduneau - Directeur des marchés Hygiène de la personne et de la maison
