EUROSTAR EV

Versatile glass and PET bottle filler offering electropneumatic control for minimal oxygen in the bottle

TOP 3 BÉNÉFICES:

  • Remplissage rotatif à haute précision pour lignes à haute cadence
  • Commande électropneumatique des vannes de remplissage pour un minimum d'oxygène dans la bouteille
  • Conçue pour être nettoyée et désinfectée dans un circuit fermé



INFORMATION PRODUIT :

La remplisseuse Eurostar EV se caractérise par une très grande polyvalence : disponible pour bouteilles en verre ou en pet, elle convient aussi bien aux boissons gazeuses et plates qu’à la bière et au vin.

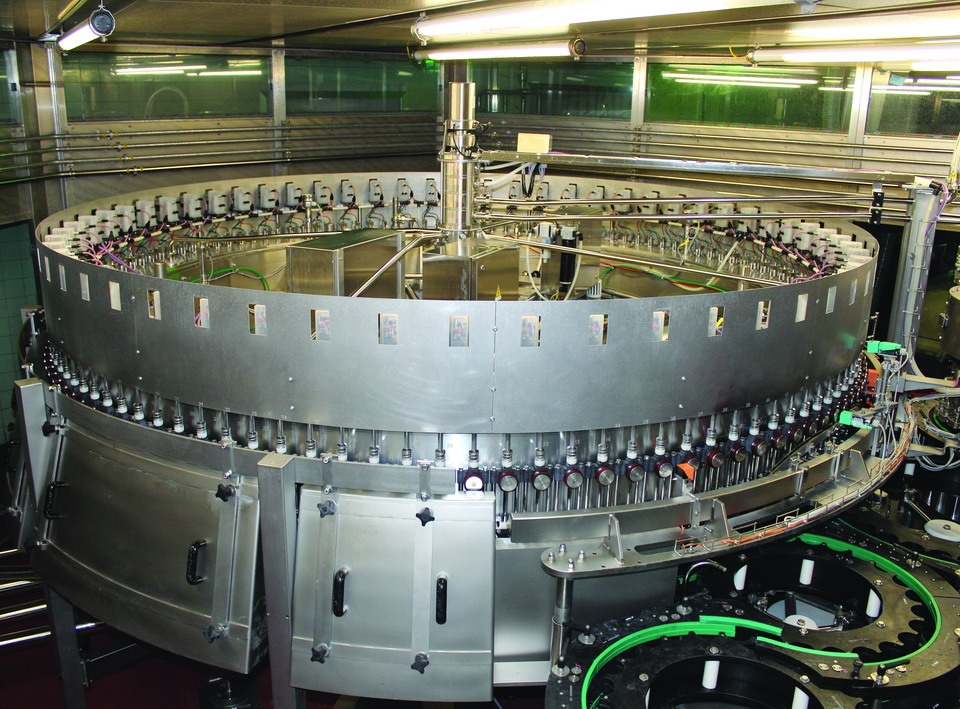

Eurostar EV est une remplisseuse rotative électropneumatique entièrement automatique spécialement conçue pour le remplissage des bouteilles en verre sur des lignes à haute cadence. Grâce à une fiabilité fondée sur une technologie éprouvée, la remplisseuse Eurostar EV garantit des performances élevées, la qualité optimale du produit final ainsi qu’une facilité de stérilisation. Cette machine, grâce à la commande électropneumatique des vannes de remplissage, offre un remplissage de précision à haute cadence et, dans le cas de la bière, un minimum d'oxygène dans la bouteille.

Parmi les points forts de Eurostar EV :

  • Performances élevées
  • Fiabilité reposant sur une mécanique simple et éprouvée
  • Flexibilité : possibilité de traiter tant le verre que le plastique
  • Facilité de stérilisation
  • Niveau d’hygiène maximum
  • Accessibilité et facilité d’intervention
  • Possibilité d’agencement avec la rinceuse en un seul bloc

La remplisseuse Eurostar EV permet une grande variété d’applications : outre les boissons gazeuses, la bière et le vin, les produits non-gazeux peuvent également être remplis en pression atmosphérique grâce à la conception spécifique de la vanne. Selon le produit et le contenant à remplir, plusieurs modèles de vannes sont disponibles :

  • Sans pré-évacuation : pour les boissons gazeuses et l’eau plate en verre et en PET
  • Avec pré-évacuation : pour la bière et les boissons gazeuses en verre
  • Avec double pré-évacuation : pour la bière en verre
  • Autonivelante : pour le vin en verre
  • Avec pré-évacuation et autonivelante : pour le vin et le mousseux en verre
  • Jusqu’à deux dispositifs finaux (boucheuse et-ou capsuleuse) peuvent être placés sur le cadre de base une fois étendu (disponible en tant qu’option)

Voici une description des principales fonctionnalités de l'Eurostar EV :

Système de commande

Les paramètres de remplissage et les signaux de commande indispensables au bon fonctionnement de la vanne de remplissage sont intégrés dans une carte électronique (maître) dans le PC de contrôle. Les signaux de commande sont transmis à chaque carte électronique individuelle (esclave) via bus de terrain, avec un coffret électrique toutes les deux vannes de remplissage. Les pièces rotatives du système bénéficient d’un câblage simplifié, facilitant ainsi la recherche des pannes.

Le système assure un contrôle continu individuel de chaque vanne et permet de modifier automatiquement les paramètres de fonctionnement. Grâce au contrôle individuel des vannes, en cas de dysfonctionnement, chacune peut être arrêtée sans affecter le fonctionnement global de la machine.

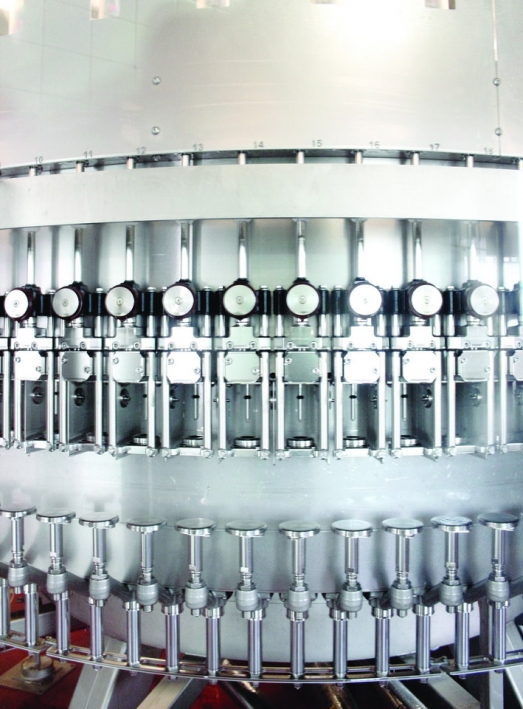

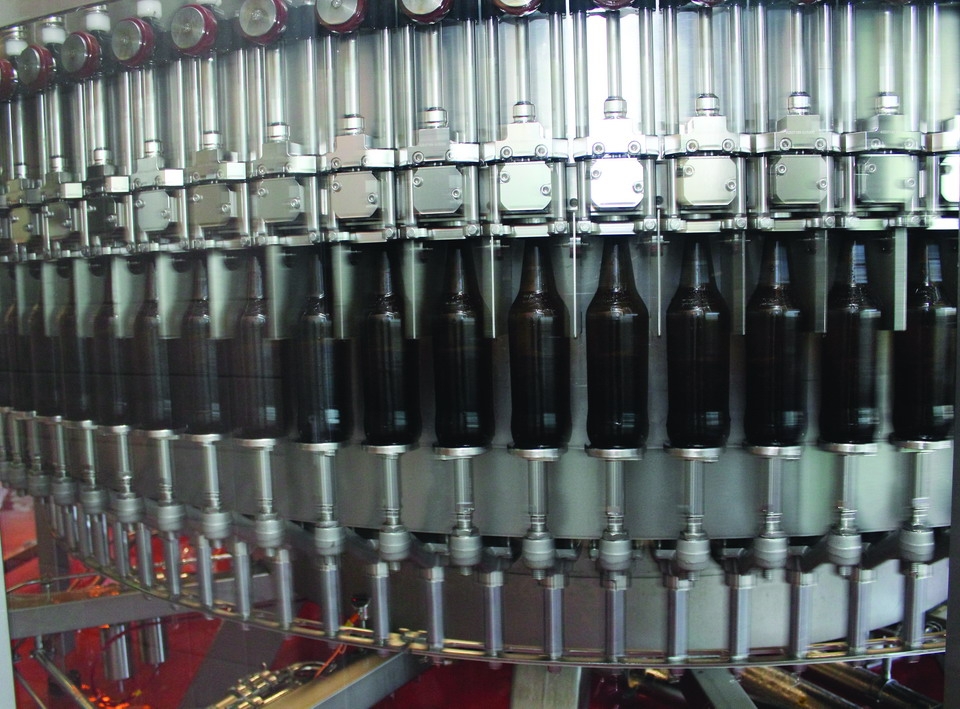

Vanne de remplissage

La conception de la vanne de remplissage électropneumatique garantit la plus grande simplicité d’assemblage par son nombre limité de pièces et de joints.

  • Chaque vanne de remplissage est commandée par un système électropneumatique qui reçoit les données provenant du programme présent sur l’écran tactile
  • Elle garantit des performances optimales en termes de stérilisation et réduit les opérations de maintenance au maximum
  • Les gaz de décompression s’échappant de la vanne de remplissage sont collectés dans un endroit dédié, puis évacués en dehors de la remplisseuse
  • Les composants de la vanne sont indépendants les uns des autres, ce qui facilite considérablement les opérations de maintenance
  • Les canules de niveau interchangeables sont fixées sur la vanne, accélérant ainsi le montage et le démontage

Sonde de niveau sur la valve de remplissage

Aujourd’hui, les clients qui investissent dans de nouvelles lignes de conditionnement multi-formats demandent de plus en plus des changements de formats rapides. Si le produit ou la recette reste la même, le changement de format de bouteille sur la remplisseuse, doit être effectué sans intervention humaine, ce qui permet d'éviter un nettoyage interne ou externe de la machine (CIP ou COP), avant le redémarrage en production.

Notre nouvelle valve de remplissage électronique avec sonde de niveau est la technologie optimale pour la bière et les boissons gazeuses, pour garantir un coût total de possession réduit (TCO).

Principaux avantages :

  • Changement de formats rapide
  • Plus d’intervention opérateur
  • Hygiène accrue
  • Plus de nettoyage interne ou externe de la machine nécessaire
  • Maintenance réduite
  • La machine est conçue pour être lavée et stérilisée en circuit fermé, à l’aide de fausses bouteilles installées sur les vannes de remplissage
  • Toutes les pièces en contact avec le produit sont soumises aux cycles de stérilisation
  • Un système de stérilisation externe de la machine est également disponible sur demande pour les surfaces du carrousel de remplissage et le bâti
  • L’utilisation de produits moussants et le rinçage à l’eau permettent d’éliminer les éventuels résidus de produit

Vérins de levage des bouteilles

Les vérins de levage des bouteilles effectuent un mouvement de traction par le haut et sont situés en position protégée à l’intérieur du carrousel. La conception spéciale du vérin permet une pose et une dépose faciles et très rapides car ces opérations s’effectuent avec le vérin entièrement monté.

En cas de casse de la bouteille, les débris de verre et le produit tombent directement sur le sol, sans entrer en contact avec les parties coulissantes des vérins.

Par ailleurs, un dispositif de lavage se met automatiquement en marche. Celui-ci pulvérise l’eau sous pression sur les plateaux des vérins, sur les vannes de remplissage ainsi que sur les cloches de centrage, qui sont soulevées dans la zone de lavage, afin d’éliminer entièrement les fragments résiduels.

Réglage automatique de la hauteur

L’équipement standard de l’EUROSTAR EV comprend un système d’ajustement automatique de la hauteur pour s’adapter aux différents formats de bouteilles. Grâce à la mémorisation des hauteurs des différents formats, ce système garantit une meilleure précision, la répétition, la facilité d’emploi, et réduit très nettement les temps de changement de format.

Qualité de remplissage avec le système de moussage à pression variable

Ce système s’installe sur les remplisseuses destinées à la bière pour éliminer l’air résiduel du col de la bouteille par injection d’eau à haute pression avant le bouchage.

Un système de contrôle automatique de la pression de moussage en fonction de la vitesse de production est disponible sur demande. Le logiciel de l’automate modifie la pression en se référant à une courbe pression/vitesse définie par l’interface opérateur.

La mémorisation de diverses courbes pression/vitesse garantit un moussage approprié dans toutes les conditions de fonctionnement. Le système peut en outre s’intégrer à un contrôle automatique de la température de l’eau de moussage.
